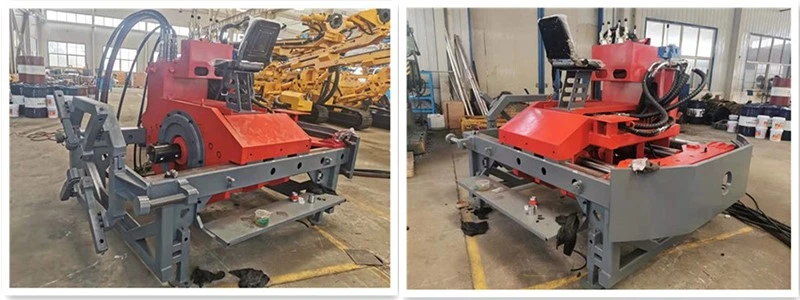

افقی اوجر ڈرلنگ رگ
آئٹم نمبر: BGD-150S
پروڈکٹ کا نام: افقی اوجر ڈرلنگ رگ
برانڈ: BEALONG
حسب ضرورت دستیاب ہے۔
MOQ: 1
تصریح
مصنوعات کی تفصیل
Horizontal auger drilling rig امپیکٹ ڈرلنگ اور اسپائرل سلیگ ڈسچارج کے طریقے اپناتی ہے تاکہ مٹی کے پتھر، سخت چٹان، اور گھنی ریت اور انڈے کے طبقے جیسے ماحول میں اعلی-کارکردگی سے ڈرلنگ حاصل کی جا سکے۔
پروڈکٹ کی تفصیلات
تکنیکی وضاحتیں
|
BGD-150S افقی گائیڈڈ سکرو پائپ جیکنگ مشین |
|||||
|
اس جدول میں درج پیرامیٹرز تعمیراتی مشینری کے انجن کے لیے 1,700 rpm کی بہترین آپریٹنگ رفتار پر حاصل کردہ ڈیٹا سے مطابقت رکھتے ہیں۔ |
|||||
|
پروجیکٹ کا نام |
پروجیکٹ کا مواد / پیرامیٹرز |
کنٹرول کا طریقہ |
بنیادی اجزاء برانڈ / اصل |
||
|
پاور ٹرین |
انجن ماڈل |
QSC5.9-C210-30 |
نیشنل III الیکٹرانک کنٹرول سسٹم |
ڈونگ فینگ کمنز |
|
|
ریٹیڈ پاور |
کلو واٹ |
L54kW @2200rpm |
|||
|
ڈیزل ٹینک کی صلاحیت |
L |
380 |
|||
|
ہائیڈرولک آئل ٹینک کی صلاحیت |
L |
470 |
|||
|
سلیونگ میکانزم |
سوئنگ سپیڈ |
r/min |
0–48 |
Eaton 10K سیریز (USA) |
|
|
r/min |
0–24 |
||||
|
تیز-اسپیڈ سوئنگ ٹارک |
این ایم |
21,000 |
|||
|
کم-اسپیڈ سوئنگ ٹارک |
42,000 |
||||
|
ورکنگ آئل پمپ |
متغیر نقل مکانی پسٹن پمپ |
ایل ایس لوڈ-سینسنگ کنٹرول |
ڈینفوس امریکہ |
||
|
سوئنگ ہائیڈرولک والو |
لوڈ-سینسنگ متناسب والو |
ڈینفوس امریکہ |
|||
|
آپریشن کا طریقہ |
ہائیڈرولک-پائلٹ متناسب کنٹرول |
سٹیپلیس سپیڈ ریگولیشن |
|||
|
فیڈنگ یونٹ |
فیڈ اسٹروک |
ملی میٹر |
1200 |
||
|
سنگل-اسٹیپ فیڈ اسٹروک |
ملی میٹر |
450 |
|||
|
پاور ہیڈ فلوٹنگ اسٹروک |
ملی میٹر |
290 |
|||
|
فیڈ فورس |
kN |
1500 |
اختیاری اپ گریڈ: 2,350 |
||
|
فیڈ ریٹ |
منٹ/منٹ |
0~0.15 |
|||
|
منٹ/منٹ |
0~1.7 |
||||
|
پروپلشن میکانزم کی قسم |
ہائیڈرولک سلنڈر جیکنگ |
||||
|
ورکنگ آئل پمپ |
متغیر نقل مکانی پسٹن پمپ |
ایل ایس لوڈ-سینسنگ کنٹرول |
ڈینفوس امریکہ |
||
|
کام کرنے والا ہائیڈرولک والو |
لوڈ-سینسنگ متناسب والو |
ڈینفوس امریکہ |
|||
|
آپریشن موڈ |
ہائیڈرولک-کنٹرول شدہ متناسب لیور آپریشن |
سٹیپلیس سپیڈ ریگولیشن |
|||
|
ہائیڈرولک لوازمات |
معاون ایکٹیویشن آئل پمپ |
متغیر نقل مکانی پسٹن پمپ |
ڈینفوس امریکہ |
||
|
معاون ایکٹیویشن ہائیڈرولک والو |
ہائیڈرولک-کنٹرول شدہ متناسب لیور آپریشن |
ڈینفوس امریکہ |
|||
|
فوری-جوڑے جوڑیں۔ |
کیپری، اٹلی |
||||
|
ہائیڈرولک ہوزیز |
ایٹن |
||||
|
ریک سینٹر کی اونچائی |
ملی میٹر |
700 |
|||
|
پائپ قطر کی حد |
ملی میٹر |
Φ325-Φ1220 |
|||
|
پمپ اسٹیشن کے طول و عرض |
ملی میٹر |
2280*2090*1620 |
|||
|
مین یونٹ کے طول و عرض |
ملی میٹر |
2900*2320*2100 |
|||
|
پمپ اسٹیشن کا وزن |
کلو |
2700 |
|||
|
مین یونٹ کا وزن |
کلو |
5600 |
|||
تعمیراتی سائٹ
تکنیکی فوائد
اعلی-کارکردگی اسکرو مک ہٹانے کا نظام
① ڈوئل-اسکرو اوجر ڈیزائن: کرشنگ کے لیے اگلا حصہ اور مٹی کی نقل و حمل کے لیے ایک پچھلا حصہ نمایاں کرتا ہے، روایتی پائپ جیکنگ مشینوں کے مقابلے میں مسلسل آپریشن اور کارکردگی کو 30 فیصد بڑھاتا ہے۔
② ذہین رفتار کنٹرول: اوجر جمنگ کو روکنے کے لیے مٹی کی سختی کی بنیاد پر گردش کی رفتار (حد: 20–60 rpm) کو خود بخود ایڈجسٹ کرتا ہے۔
اعلی-صحیح رہنمائی اور کنٹرول
1.
② ہائیڈرولک کریکشن سلنڈر: 0.5 سیکنڈ سے کم کے جوابی وقت پر فخر کریں، اس بات کو یقینی بناتے ہوئے کہ پائپ لائن کو ڈیزائن کردہ رفتار کے مطابق ٹھیک طریقے سے بچھایا گیا ہے۔
ماڈیولر ہائیڈرولک پاور سسٹم
① سپلٹ-قسم پاور سٹیشن: 55 کلو واٹ سے 200 کلو واٹ تک کے قابل انتخاب پاور آؤٹ پٹ اور 100 سے 800 ٹن تک جیکنگ فورسز کی پیشکش کرتا ہے، جو DN300 سے DN2000 تک کے پائپ قطر کے ساتھ مطابقت رکھتا ہے۔
② توانائی-بچت کا موڈ: ISO 50001 توانائی کی کارکردگی کے معیارات کی تعمیل کرتے ہوئے اسٹینڈ بائی بجلی کی کھپت کو 40% تک کم کرتا ہے۔
بہتر ارضیاتی موافقت
① انٹرچینج ایبل کٹر ہیڈ لائبریری: افقی اوجر ڈرلنگ رگ چھ مختلف قسم کے کٹر ہیڈز سے لیس ہے-بشمول ڈسک کٹر اور کاربائیڈ-ٹپڈ کٹر-چٹان اور کوئیک سینڈ جیسی پیچیدہ ارضیاتی شکلوں کو مؤثر طریقے سے سنبھالنے کے لیے۔
② سلری بیلنس آپشن: سرنگ کے گرنے سے بچنے کے لیے ایک اختیاری سلوری گردش کا نظام پیش کرتا ہے (خاص طور پر زمینی پانی کی اونچی سطح والی شکلوں کے لیے موزوں)۔
